IC卡的磁卡標準與結構數據
發表時間：2018-04-08 14:34:21
磁卡特別是應用于銀行系統的磁卡的一些ISO標準分別為：ISO7810，ISO7811－1至ISO7811－6，ISO7812，ISO7813以及ISO15457等等。其中：
ISO7810標準：制定了磁卡的物理特性等；
ISO7812標準：制定了磁卡的記錄技術標準；
ISO781－4標準：制定了磁卡上只讀的Track1和Track2的記錄技術標準；
ISO781－5標準：制定了磁卡上可讀／寫的Track3的記錄技術標準；
ISO15457標準：制訂了磁卡物理標準／測試方式Track標準F／2F技術標準；
一般而言，應用于銀行系統的磁卡上的磁帶有3個磁道，分別為Track1，Track2及Track3。每個
Track都記錄著不同的信息，這些信息有著不同的應用。此外，也有一些應用系統的磁卡只使用了兩個磁道（Track），甚至只有一個Track。在我們所設計的應用系統中，根據具體情況，可以使用全部的三個Track或是二個或一個Track。

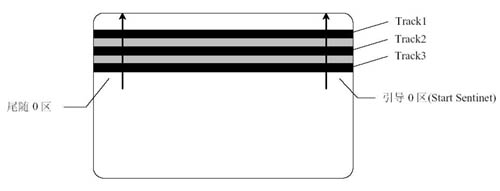

如上圖所示是符合ANSI及ISO/IEC標準的磁卡的物理尺寸定義。這些尺寸的定義涉及磁卡讀寫機具的標準化。因為如果您對磁卡上Track1（或Track2或Track3）進行數據編碼時，其數據在磁帶上的物理位置偏高或偏低了哪怕幾個毫米，則這些已編碼的數據信息偏移到了另外的Track上了。其中：
Track1，2，3的每個磁道寬度相同，大約在2.80mm（0.11英寸）左右，用于存放用戶的數據信息；相鄰兩個Track約有0.05mm(0.02英寸)的間隙（Gap），用于區分相鄰的兩個磁道；整個磁帶寬度在10.29毫米（0.405）左右（如果是應用3個Track的磁卡），或是在6.35毫米（0.25英寸）左右（如果是應用2個Track的磁卡）。實際上我們所接觸看到的銀行磁卡上的磁帶寬度會加寬1～2mm左右，磁帶總寬度在12～13mm之間。
在磁帶上，記錄3個有效磁道數據的起始數據位置和終結數據位置不是在磁帶的邊緣，而是在磁帶邊緣向內縮減約7.44mm(0.293英寸時)為起始數據位置（引導0區）；在磁帶邊緣向內縮減約6.93mm(0.273英寸)為終止數據位置（尾隨0區）；這些標準是為了有效保護磁卡上的數據不易被丟失。因為磁卡邊緣上的磁記錄數據很容易因物理磨損而被破壞。
